在半導體制造領域，超純水的質量對芯片性能和生產良率起著決定性作用。為滿足半導體生產對水質極高的要求，超純水方案應運而生，其中過濾器、樹脂、濾膜、EDI模塊、拋光樹脂等關鍵設備各司其職，共同構建起保障水質的嚴密防線。本文將為您詳細介紹半導體超純水方案應用設備相關內容。

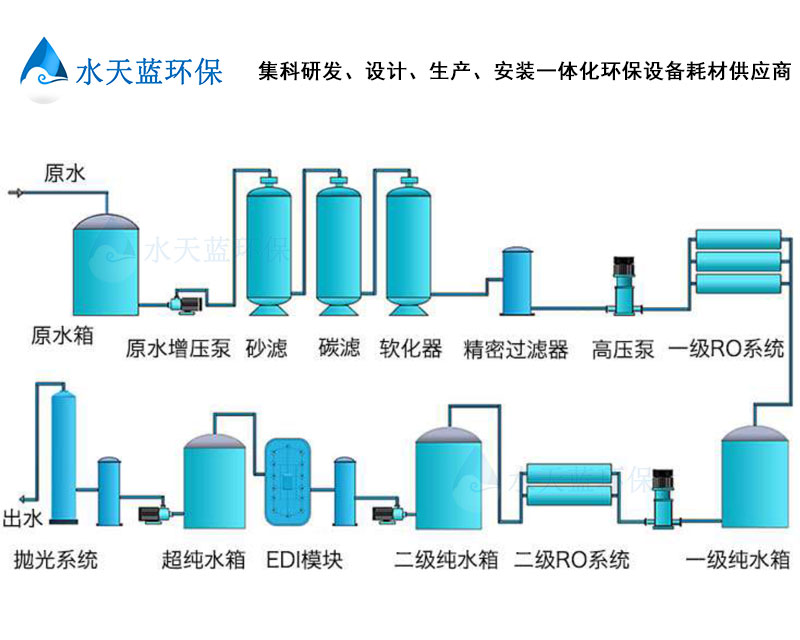

半導體超純水方案應用到的設備
過濾器：雜質攔截的關卡

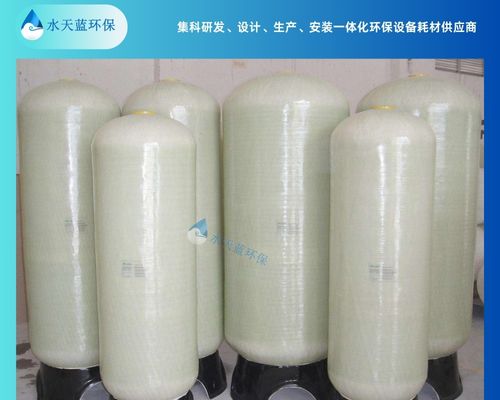

在半導體超純水方案中，多介質過濾器作為預處理的重要設備，通常裝填石英砂、無煙煤等多種過濾介質，可有效去除原水中的懸浮物、泥沙、鐵銹等大顆粒雜質，降低水的濁度，為后續處理工序減輕負擔。例如，在一些大型半導體制造工廠，多介質過濾器能夠?qū)⒃械臐岫葟膸资甆TU降低至1NTU以下，確保進入后續系統的水質初步達標?；钚蕴窟^濾器則利用活性炭的吸附特性，吸附水中的余氯、有機物、部分重金屬離子等。余氯若進入后續反滲透系統，會氧化破壞反滲透膜，而活性炭過濾器能將余氯含量降低至近乎零，同時去除水中的異味和部分色度，使水質得到進一步凈化。
樹脂與濾膜：離子和微粒的精準去除
離子交換樹脂在超純水制備中扮演著核心角色。陽離子交換樹脂可去除水中的鈣、鎂、鈉等陽離子，陰離子交換樹脂則用于去除氯離子、硫酸根離子、碳酸根離子等陰離子。通過陰陽離子交換樹脂的協同作用，能夠有效降低水的電導率，提升水的純度。在一些先進的半導體生產工藝中，要求超純水的電導率達到18MΩ?cm以上，離子交換樹脂的合理運用是實現這一目標的關鍵。濾膜方面，超濾膜能夠過濾掉水中的膠體、細菌、大分子有機物等，其過濾精度通常在0.001-0.1μm之間。在半導體超純水制備流程中，超濾膜可作為反滲透的前置保障，防止反滲透膜被大顆粒雜質堵塞，延長反滲透膜的使用壽命。而反滲透膜的過濾精度更高，能截留水中的溶解性鹽類、小分子有機物、微生物等幾乎所有雜質，脫鹽率可達99%以上，產出水質大幅提升，滿足半導體生產對水質的嚴格要求。
EDI模塊與拋光樹脂：極致純水的締造者
EDI（電去離子）模塊是超純水制備的關鍵設備，它巧妙地將電滲析技術和離子交換技術相結合。在直流電場的作用下，水中的離子通過離子交換膜遷移，同時，離子交換樹脂對水中的離子進行吸附和釋放，實現連續去除水中離子的目的。與傳統離子交換技術相比，EDI模塊無需酸堿再生，避免了酸堿廢液對環境的污染，且能持續穩定地生產高純度的水，為半導體制造提供優質水源。拋光樹脂作為超純水制備的最后一道工序，用于進一步去除水中殘留的微量離子和有機物，使水質達到近乎極致的純凈。在半導體芯片制造過程中，如光刻、蝕刻等關鍵工藝，對水質要求極高，哪怕是極微量的雜質都可能影響芯片的性能和良品率。拋光樹脂能夠?qū)⑺械碾娮杪士煞€(wěn)定在18MΩ?cm，TOC（總有機碳）降低至極低水平，同時進一步提升水的電阻率，確保超純水滿足半導體高端制造工藝的需求。
半導體超純水方案中的過濾器、樹脂、濾膜、EDI模塊、拋光樹脂等設備緊密配合，從不同角度對水進行深度凈化，為半導體制造提供了不可或缺的超純水源，支撐著半導體產業向更高精度、更高性能的方向不斷邁進。如果您還想了解半導體超純水方案應用到的設備相關內容，歡迎持續關注水天藍，我們將為您帶來更多專業水處理設備知識！
